QUẠT CÔNG NGHIỆP - QUẠT THÔNG GIÓ NHÀ XƯỞNG VGP ( NHÀ XƯỞNG CÔNG NGHIỆP )
Chi tiết sản phẩm : Quạt công nghiệp - quạt thông gió nhà xưởng TT thiết kế tối ưu bằng công nghệ CAD/CAM, sản xuất trên dây chuyền tự động điều khiển bằng CNC. Đặc biệt quạt thông gió nhà xưởng TT có lưu lượng lớn, áp lực cao, độ ồn thấp, tiêu tốn ít năng lượng, vận hành ổn định, tuổi thọ cao, cửa chớp che mưa tự đóng mở. Vừa sử dụng trong hệ thống hút vừa có thể sử dụng trong hệ thống đẩy.
Mỗi quạt công nghiệp phục vụ thông gió cho khoảng 80 đến 180 m2 ( cao trung bình 6m ) nhà xưởng.
Thông số kỹ thuật & Bảng giá :
Giá trên chưa bao gồm VAT 10% , Động cơ điện 3 pha : 380V
Bảng giá trên là giá bán chính thức tại thời điểm hiện tại, Nếu có sự thay đổi về giá Thanh Thiên sẽ công bố trước trong khoảng 15 ngày. Bảng giá trên có hiệu lực từ ngày 10/05/2016 , cho đến khi có bảng báo giá mới .
** : Nếu khách hàng muốn lấy quạt thông gió TT không lá sách che mưa ( 2 mặt lưới ) : Giảm 5% trên giá trị quạt .
*** : Màu sắc sản phẩm có thể thay đổi mà không cần phải báo trước với khách hàng .
****: Mã sản phẩm TT 7: 3 cánh màu đen ( tất cả các mã hàng khác đều 6 cánh )
Mã hàng quạt thông gió : TT 740 A , TT 900 ,

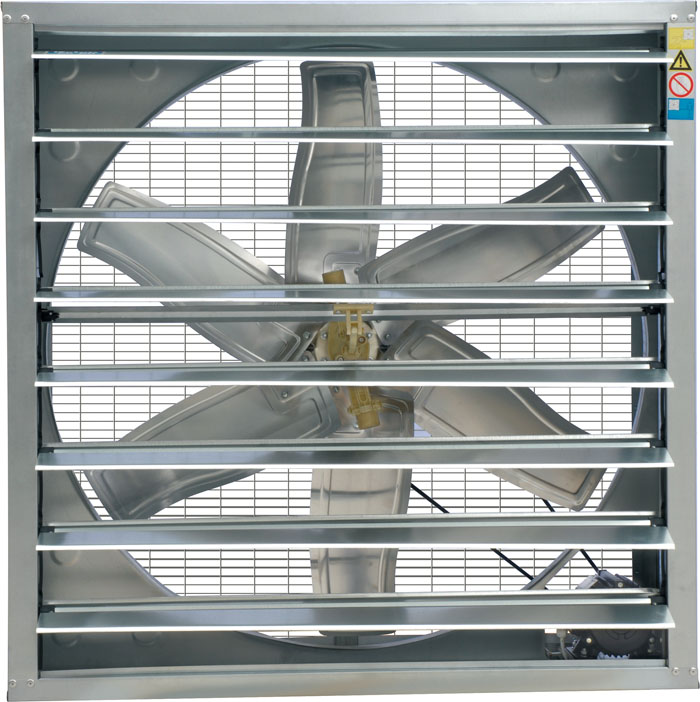

Hình ảnh thực tế quạt trực tiếp :
Cách tính Tổng lưu lượng gió & Số lượng quạt cần dùng cho Nhà Xưởng :
Yêu cầu về số lần thay đổi không khí trong 01 giờ ( 01 h) :
* : Nơi công cộng đông đúc ( Nhà thi đấu , Siêu thị , Căn Tin, Nhà Sách,… ) : X = 30 đến 40 lần/giờ .
** : Trong Nhà Xưởng sản xuất có thiết bị phát nhiệt độ ( May , Cơ Khí ,Sản Xuất ,…) : X = 40 đến 60 lần/giờ .
T : Thể tích Xưởng(m3) = Chiều Dài (m)*Rộng (m)* Cao (m)
Tg : Tổng lượng không khí cần dùng (m3/h) ; X : Số lần thay đổi không khí
Q : Lưu lượng gió của quạt TT ( m3/h) ; N : Số quạt công nghiệp cần dùng cho nhà Xưởng .
Công thức tính :
Tg = X * T - N = Tg / Q
Ví dụ : Xưởng rộng 30m, dài 50m , cao 8m , Số lần thay đổi không khí X=60
T = 30*50*8 = 12.000 m3
Tg = T*X = 12.000*60 = 720.000 m3/h
Nếu dùng quạt TT HS-450 , Q = 44.500 m3/h
Số quạt công nghiệp cần dùng cho nhà xưởng :
N = Tg/Q = 720.000 / 44.500 = 16. 2
( Vậy số quạt TT HS-450 cần dùng là : 16 cái )
Chi tiết quạt thông gió
Lắp ráp quạt thông gió thực tế tại các nhà xưởng :
Lắp ráp quạt thông gió thực tế tại các nhà xưởng :
Khả năng làm giảm nhiệt khi sử dụng quạt thông gió nhà xưởng TT với hệ thống tấm giải nhiệt COOLPAD :
TẤM GIẢI NHIỆT COOL PAD :
Hệ thống làm mát bằng tấm cooling pad là sự kết hợp giữa quạt thông gió với tấm làm mát dạng tổ ong ( cooling pad), thông qua nguyên lý áp suất âm ( tùy theo hiện trạng thực tế nhà xưởng, tính tóan số lần trao đổi khí và lượng khí cần trao đổi để qui ra số quạt cần lắp đặt) làm không khí trong phòng bị hút ra và gió từ bên ngòai sẽ tự động tràn vào phòng. Không khí bị hút ra sẽ kéo theo nhiệt độ và bụi bẩn trong phòng ra ngòai; không khí từ ngòai xuyên qua tấm cooling pad, do tấm cooling pad được tưới ướt bởi nước, nên khi không khí đi qua, nước làm hạ nhiệt độ của khí vào làm nhiệt độ trong phòng có thể giảm được từ 5 đến 7°C so với nhiệt độ ngòai trời.
Hệ thống làm mát bằng Tấm cooling pad thích hợp cho nhu cầu làm mát nhà xưởng như các nhà xưởng ngành dệt, ngành may mặc, giày da, điện tử, ngành chăn nuôi gia súc, v.v…
Thông số kỹ thuật & Bảng giá Khung Composite & Tấm giấy CoolPad :
